Prilikom odabira optimalnog rješenja za merenje razmaka / zazora, treba uzeti u obzir brojne faktore, uključujući oblik i materijal predmeta, vrstu mjernog sistema i okruženje za instalaciju. Izbor opreme koja ne odgovara Vašim potrebama može prouzrokovati nedovoljnu preciznost i bespotrebno povećanje broja radnih sati tokom proizvodnje.

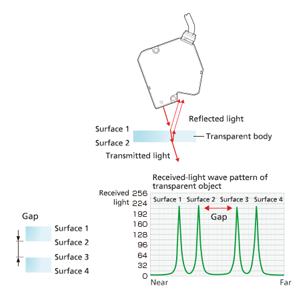

Triangulation Laser Displacement Senzor

Kod prozirnih površina tipa touch paneli, površina je osvjetljena odozgo pomoću lasera, tako da se praznine mogu meriti svjetlom koje se prenosi kroz predmet.

  • Beskontaktno mjerenje debljine i širine velikih predmeta prilikom upotrebe glave senzora dugog dometa
  • Brzo uzimanje uzoraka inline, pregled ukupne dužine
  • Ciljna selekcija nije određena transparentnošću / prozirnošću ili bojom.

Primjeri aplikacija:

  • Mjerenje debljine elektroda
  • Mjerenje vibracija rotora
  • Kontrolisanje pozicije vazdušnog noža
  • Aktivno mjerenje slojeva na solarnim panelima
  • Provjera preciznosti sastavljanja sočiva za zumiranje
  • Mjerenje visine konektora

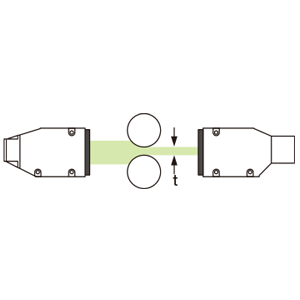

Thrubeam optički mikrometar

Mjerenje razmaka između valjkastih površina se vrši thrubeam metodom mjerenjem širine svjetlosnog snopa koji prolazi između dve valjkaste površine.

Istovremeno je moguće izmeriti gubitak i razmak. Prostor za montažu senzora je potrebno obezbjediti na levoj i na desnoj strani.

  • Multifunkcionalni merni displej
  • Jednostavno vizuelno podešavanje putem menija sa slikama
  • Stepen zaštite IP67
  • Precizno mjerenje na koje ne utiče temperatura prostorije i druge ambijentalne promjene
  • Unutrašnja optička jedinica smeštena izolovano u izlivenom kućištu zbog bezbednosti optike
  • IEC 68-2-29 standard

Primjeri aplikacija:

  • Mjerenje prečnika ultratankih žica (10 i 80μm)
  • Korišćenjem podešavanja praga na dva nivoa moguće je istovremeno mjeriti dve različite transparentnosti na istom objektu
  • Mjerenje spoljašnjeg prečnika osovine motora

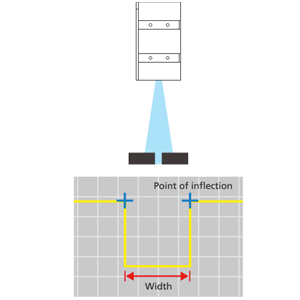

2D Laser Displacement Senzor

Uz pomoć laserske 2D tehnologije, laserski snop se reflektuje nazad na senzor i koristi se za kreiranje profila predmeta koje se mjeri. Iz ovog profila možemo da izmjerimo karakteristike kao što su visina i razmaci.

Primjeri aplikacija:

  • Završna inspekcija varova
  • Mjerenje deformacija/ravnosti na matičnim pločama i sl.
  • Mjerenje profila i poprečnih preseka
  • Određivanje širine i pozicije objekta mjerenja (npr. ploče za sečenje)
  • Mjerenje ugla obrađenih proizvoda
  • Mjerenje debljine kućišta
